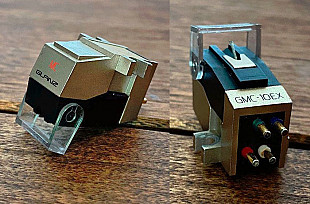

Картриджи для проигрывателей винила

Картридж состоит из трех основных компонентов: иглы, которая считывает информацию с поверхности виниловой пластинки, магнита и катушки. Когда катушка или магнит движутся относительно друг друга, они генерируют напряжение. Картриджи с подвижным магнитом (MM) имеют именно такой принцип действия. Часть, прикрепленная к игле, представляет собой магнит, который движется внутри окружающей катушки проволоки.

Движущаяся катушка (MC) – состоит из тех же основных компонентов, которые имеют обратный принцип действия. Катушка движется над иглой в окружении магнита. Из-за маленьких деталей и большей точности картриджи с подвижной катушкой, как правило, дороги по сравнению с картриджами с подвижными магнитами.

Основное различие между типами картриджей заключается в том, что картриджи с подвижной катушкой имеют намного более низкое выходное напряжение по сравнению с картриджами с подвижным магнитом, поэтому перед входом в усилитель требуется более высокий уровень усиления.

Игла звукоснимателя

Как элемент, непосредственно соприкасающийся с поверхностью стенок канавки и передающий механическую энергию подвижной системе звукоснимателя, игла имеет весьма важное значение.

При воспроизведении записи игла должна опираться на стенки канавки, не касаясь ее дна. Игла с радиусом закругления, меньшим радиуса закругления дна канавки, будет скользить по дну, не огибая всех извилин модуляции, и воспроизведение будет искаженным. С другой стороны, чрезмерно большой радиус закругления иглы вызовет неогибание канавки при воспроизведении записи высоких частот, что также приведет к искажениям и, кроме того, нарушит надежный контакт иглы с канавкой.

При воспроизведении стереофонической записи возникают нелинейные искажения, свойственные глубинной записи. Их ослабление может быть достигнуто при уменьшении уровня записи и радиуса закругления конца иглы. Однако в первом случае происходит сокращение динамического диапазона записи, поэтому целесообразнее применять иглы с малым радиусом закругления. При этом должна быть снижена и допустимая нагрузка на иглу, гак как вследствие уменьшения площади соприкосновения сферического конца иглы со стенками канавки давление на канавку возрастает, что приводит к повышенному износу пластинки.

В современных звукоснимателях применяются корундовые и алмазные иглы, причем последние служат примерно в 10 раз дольше корундовых.
